EVERTZ ENX: LA PROCESSING ROUTER IBRIDA CHE GESTISCE SDI E IP NELLO STESSO FRAME

ENX Evertz, processing router ibrido, unisce la solidità dell’SDI con la flessibilità dell’IP in un’unica piattaforma scalabile e ridondante

Presentata all’IBC 2025 di Amsterdam, ENX è la nuova piattaforma core di Evertz per le strutture che stanno rinnovando infrastrutture SDI, SMPTE ST 2110 o ibride. Paolo Artuso, CTO della Professional Show, dealer Evertz, ne illustra l’architettura: schede identiche per SDI e IP, fino a 512×512 segnali UHD 12G in un singolo frame e un cross point audio da 32.000 canali mono.

https://www.youtube.com/watch?v=58JUJh_7wVQ

UNA SCHEDA SOLA PER SDI E IP

A differenza delle matrici tradizionali, costruite attorno ai soli cross point SDI, ENX è una processing router: al routing affianca l’elaborazione dei segnali e in un singolo frame arriva a 512×512 segnali UHD 12G.

La particolarità, spiega Artuso, sta nelle schede. Sono tutte uguali, qualunque sia il formato da trattare, e a decidere che cosa faranno è il pannello posteriore: quando si inserisce il modulo di interfaccia, che può essere SDI in fibra, SDI coassiale o IP 2110, la scheda riconosce il tipo di segnale e carica da sola l’applicazione corrispondente. Oltre al 12G-SDI e all’ST 2110 è previsto il JPEG XS. Le schede si sostituiscono a caldo.

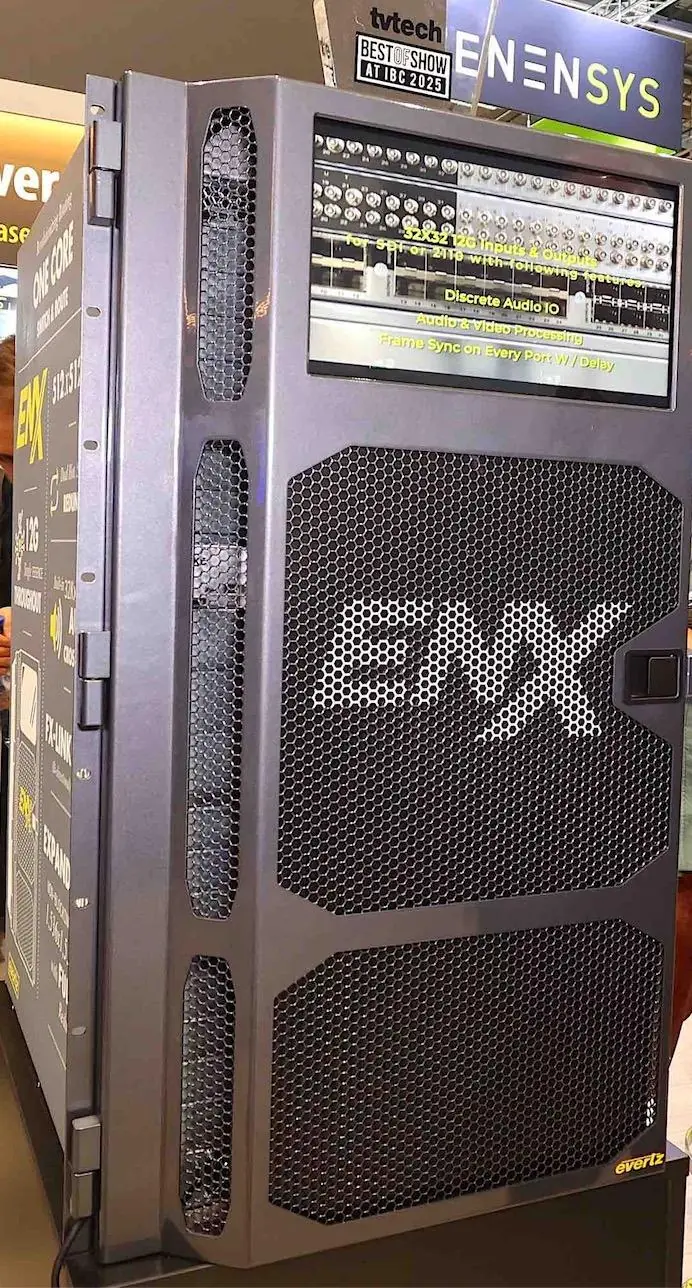

L’ENX Evertz, processing router ibrido, unisce la solidità dell’SDI con la flessibilità dell’IP.



IL PROCESSING A BORDO

Su ogni scheda ci sono già frame synchronizer, up/down converter e cross converter. C’è anche l’hardware per il multiviewer, fino a quattro layout per scheda, che si attiva con una licenza software, senza altri interventi sull’apparato.

32.000 CANALI AUDIO

Di ogni segnale in ingresso viene estratto l’audio, reso poi disponibile canale per canale come mono indipendente. Il cross point audio interno ne gestisce 32.000, e questo permette di fare lo shuffling su tutto il sistema.

RIDONDANZA E MANUTENZIONE

Il core, che tratta l’intera sezione audio e video, è ridondato, così come le due frame controller e gli alimentatori, questi ultimi accessibili dal frontale. Dalle frame controller dipende anche il firmware: sono loro a caricarlo sulle schede, per cui chi ne sostituisce una non deve più verificare quale versione monti, perché quella corretta le arriva in automatico appena viene inserita.

FINO A 1536×1536 CON TRE FRAME

Quando un frame non basta se ne possono aggregare fino a tre, collegati tra loro con moduli in fibra ottica dedicati, e la matrice sale a 1536×1536 segnali UHD.

MAGNUM, PREFEX E LA SERIE NEXX

ENX si integra con MAGNUM, l’orchestrator di Evertz, che riunisce in un unico ambiente routing, processing, conversione e orchestrazione. Per l’UHD e l’HDR lavora insieme a PREFEX, il Media Processing Edge dello stesso costruttore. Le tecnologie impiegate arrivano dalla serie NEXX, la linea di router più compatti di Evertz, collaudata da anni sul campo.
